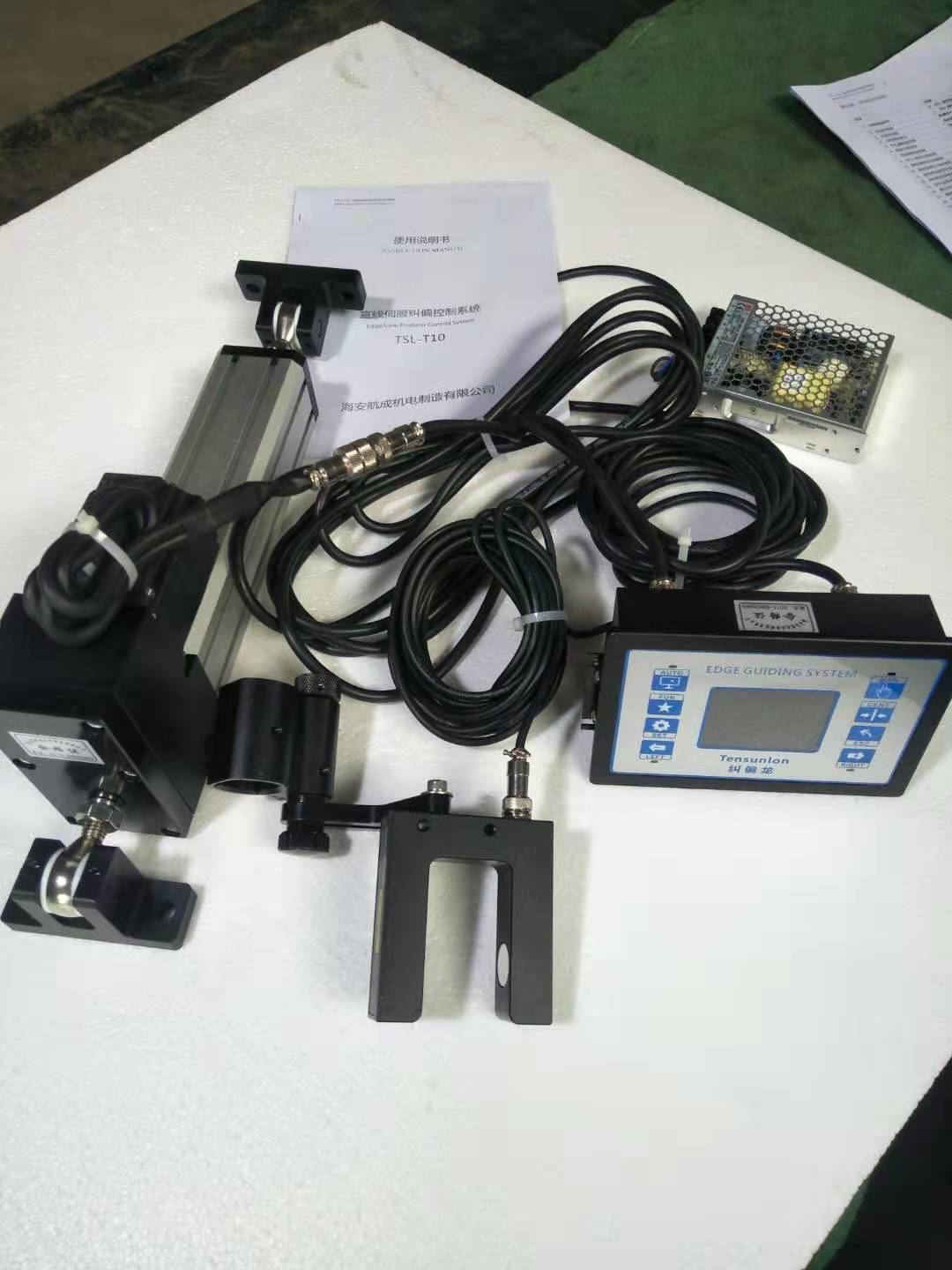

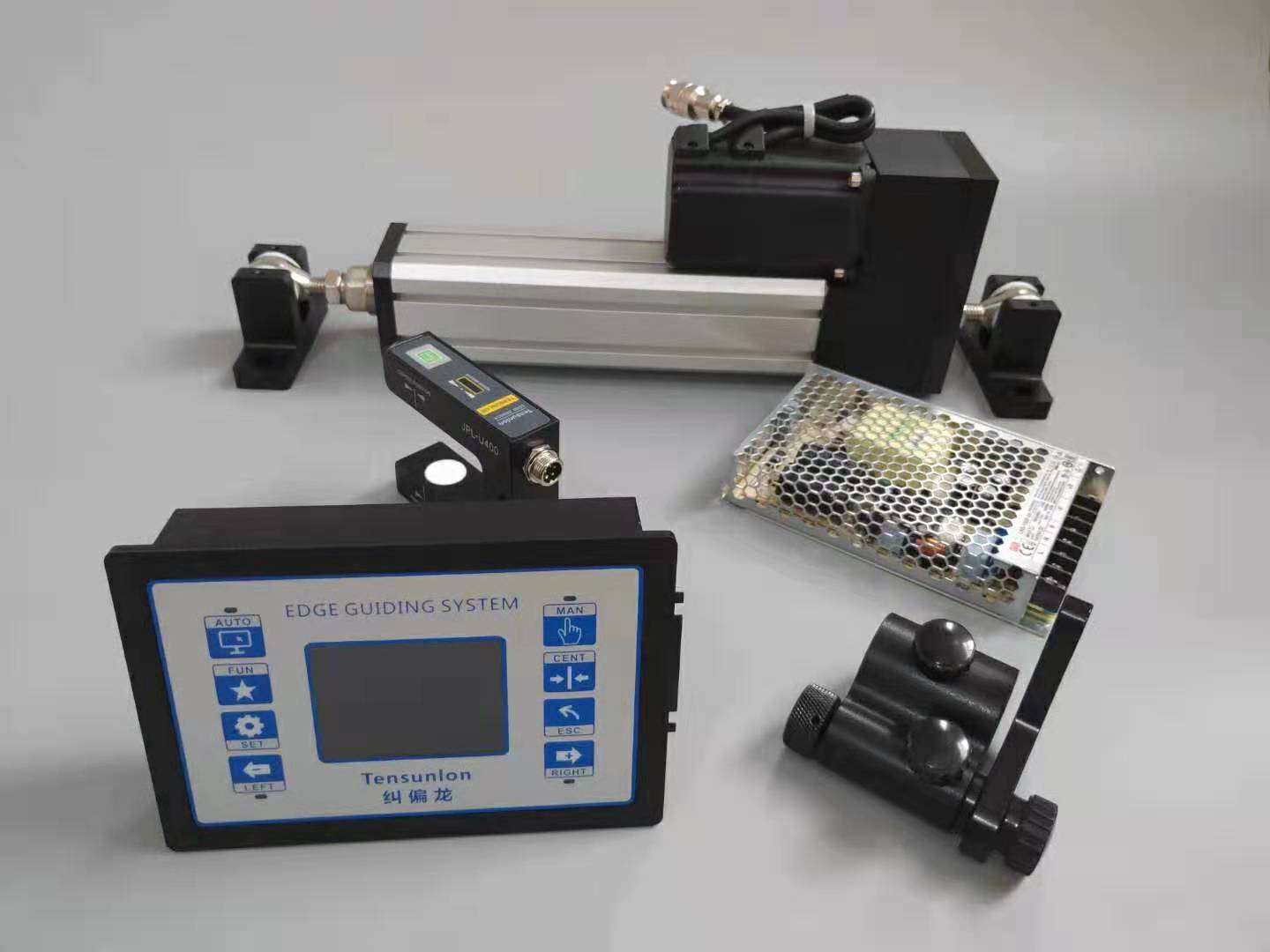

技术规格
|
电源 |
直流 24V，100W |
|
控制精度 |
±0.5mm |
|
检测精度 |
12 位 |
|
控制周期 |
1ms |
|
推力 |
100kgf，200kgf 可选（即 1 吨，2 吨） |
|
行程 |
80mm，150mm，200mm 可选 |
|
最大速度 |
50mm/S |
|
人机界面 |
2.8 寸彩屏 |
|
通 讯 |
RS485 ModBus-RTU |
|
开孔尺寸 |
150X100mm |
执行器安装图

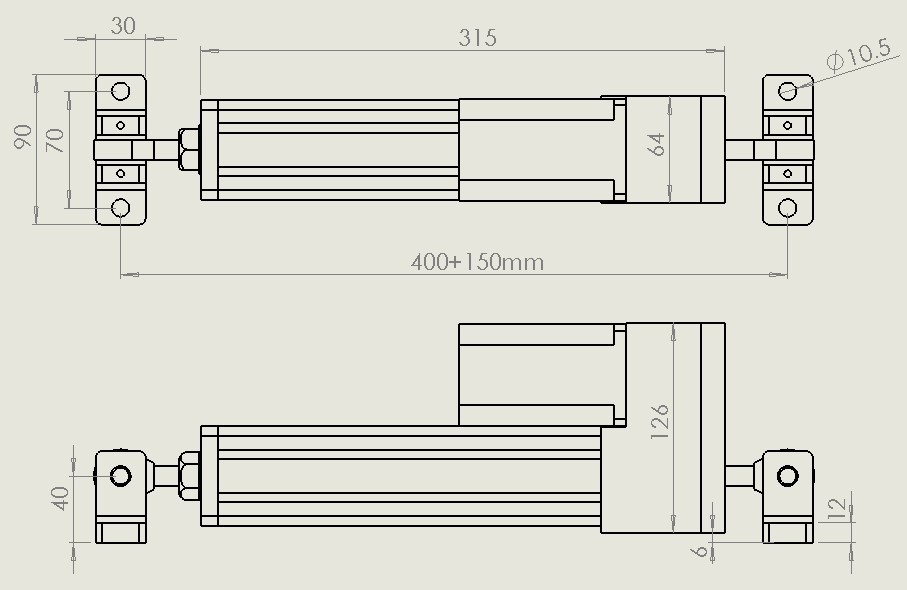

150mm行程

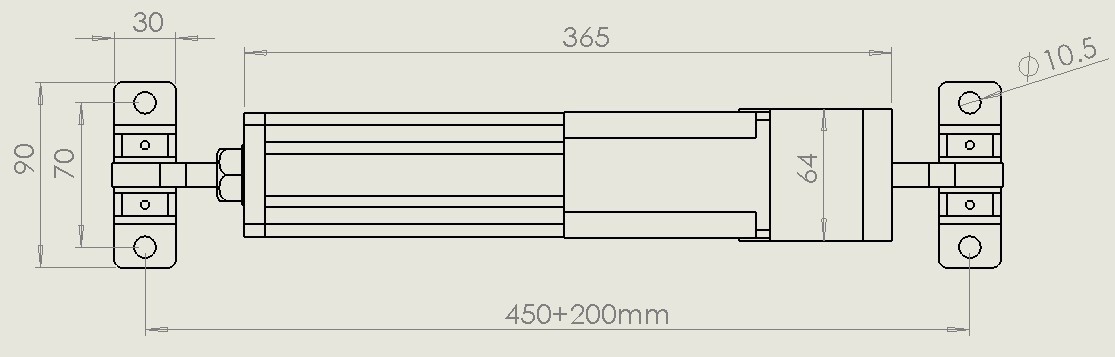

200mm行程

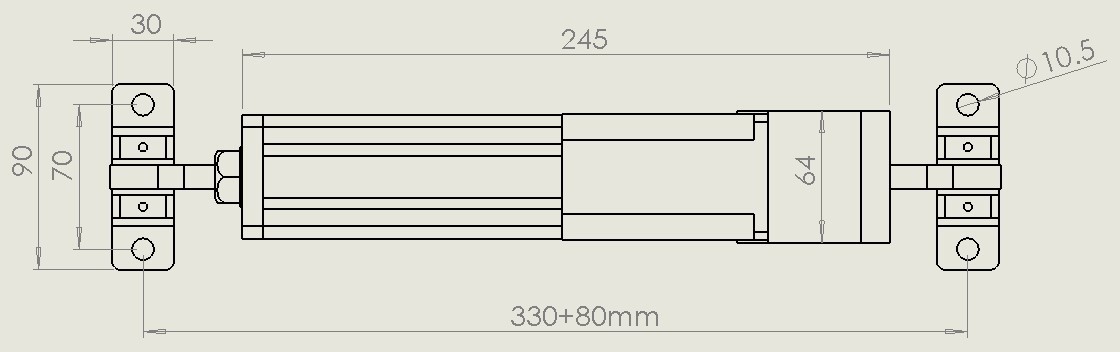

80mm行程 微电脑纠偏控制器
控制器安装图
控制器 外框 165 X 115mm， 开孔 152X102mm

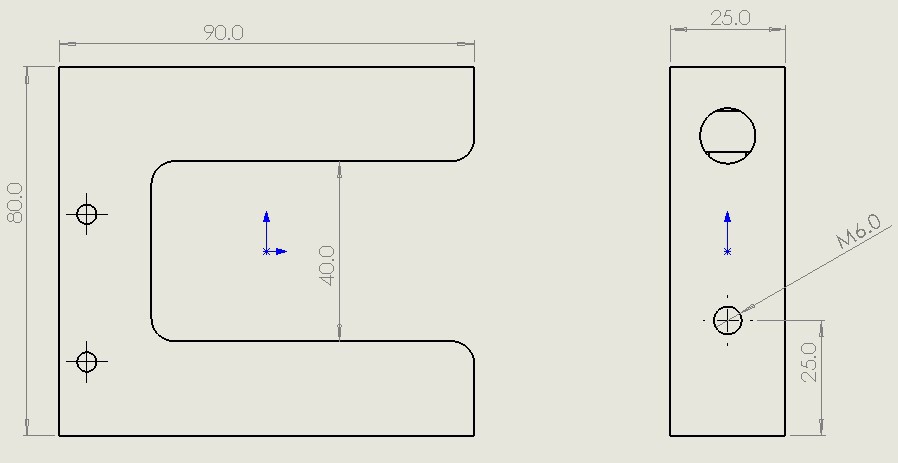

电子眼安装图
快捷使用
1、接线电源线。220V 交流电，L、N 分别接好火线和零线。24V 直流电，棕色接正极，蓝色接负极。其余线，电机线和电眼线，直接对插即可。
2、固定安装好执行器，电眼，控制器。
3、通电，在控制器手动状态下，分别 按 LEFT，或者 RIGHT 按键，观察执行器是否正常能 正反推动。不正常，可以检测接线是否正确。
4、通电，手动遮挡电眼，观察控制器的数值是否有变化，可以 正 50%到 负 50%，就正常。
5、进行第一次行程校准（只要校准一次，以后不用校准） 在空载状态下，在手动状态下，同时长按LEFT 和 RIGHT 两个按键 3 秒 ，执行器自动校准， 直到退出。
6、切换到自动状态，观察是否正常运行。 如果观察到，执行器的推动方向刚好相反，可以同时长按 3 秒 AUTO 和 FUN 两个按键， 可以切换方向，可以看到 M 字前方，有标识 + 正向 或 - 负向。
进行以上操作后，即可快速使用
控制器详细说明
|
|
|
|
|
|

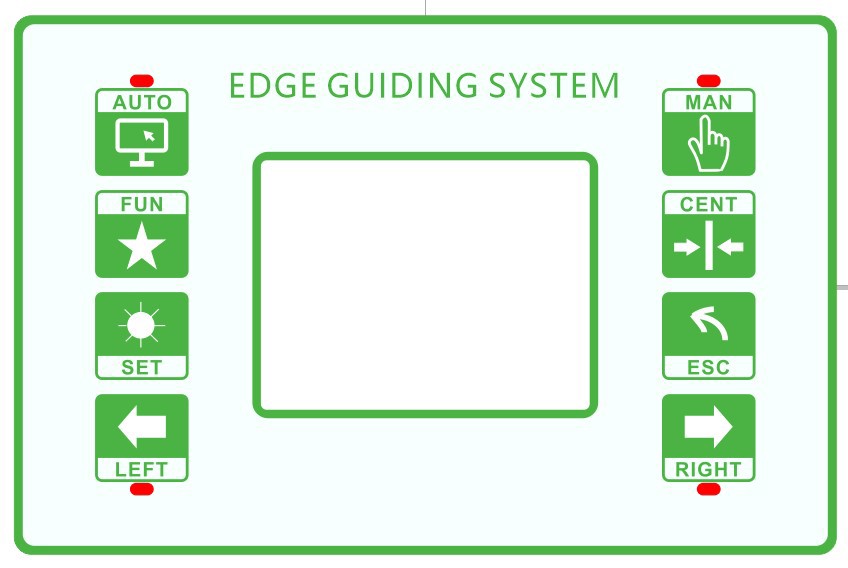

按键说明：
|
AUTO |
自动 |
|
MAN |
手动 |
|
FUN |
功能 |
CENT |
回中 |
|
SET |
设定 |
ESC |
退出 |
|
LEFT |
向左 |
RIGHT |
向右 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
其他快捷按键说明：
1、同时长按， LEFT 和 RIGHT 两个按键，执行器行程校准。
2、可以同时长按， AUTO 和 FUN 两个按键，自动控制方向切换。
3、长按 CENT 键， 把当前位置设定为以后的回中位置。
4、短按 SET 键，进入其他菜单设定，密码是 888
光电纠偏安装实例
★ 材料收卷
光电传感器或气敏探头安装在与卷取车台共同移动
的位置上，经电机丝杠或液压缸驱动修正，使所卷之材
料相对传感器或探头不偏不倚，使所收之卷整齐。
★ 材料放卷
光电传感器或气敏探头固定，而且接近于放料车台
之位置，经电机丝杠或液压缸驱动修正，使所卷之材料
相对传感器或探头不偏不倚的行走。
★ 中间纠偏
较长距离行走之材料，于中段加工动作前后，使
用此装置，可避免材料因距离过长，偏离正常行进的
方向。
