磁粉(电涡流)测功机



 成套磁电测功系统使用简介

  本公司设计生产的成套磁电测功系统,是以磁粉制动器或磁粉离合器,电涡流制动器为加载器,以选定的传感器为检测元件,配置TR型,AM型,TEM型等信号采集仪,以及WLK型程控电源,配有RS485/RS232与电脑接口通信,通过专业软件对系统进行定时定次定量加载,并采样储存数据,生成报表及相关曲线。
    该测功机 系统广泛应用于各种交直流电机 ,风机,内燃机,减速机,液压马达,水泵,搅拌机,曳引机,电动板手,钻探机械等动力和传动机械的转矩,转速,功率,效率,电压,电流,电功率因数,油压,流量,温升等参数的测度,具有精度高,结构紧凑,操作方便,适用广泛等优点
    该测功机可以进行加载试验、效率试验、温升试验、堵转试验。


一、测试数据

    1. 输入电压、电流、功率因数、频率、输入电功率
    2. 输出转矩、输出转速、输出功率
    3. 效率
    4. 温升

    二、磁粉测功机结构图

磁粉测功机结构图

三、系统示意图
磁粉测功机系统示意图

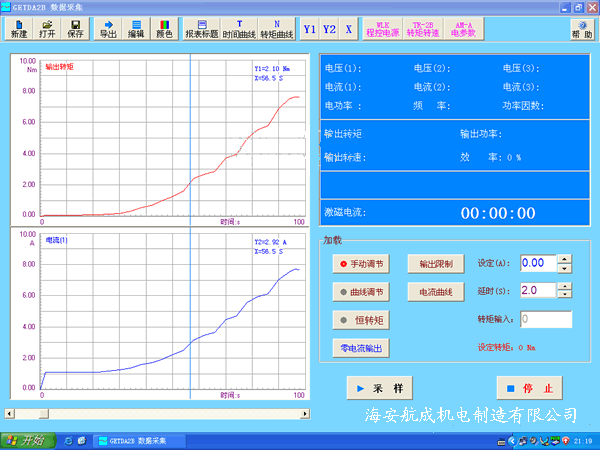

四、软件界面
软件界面

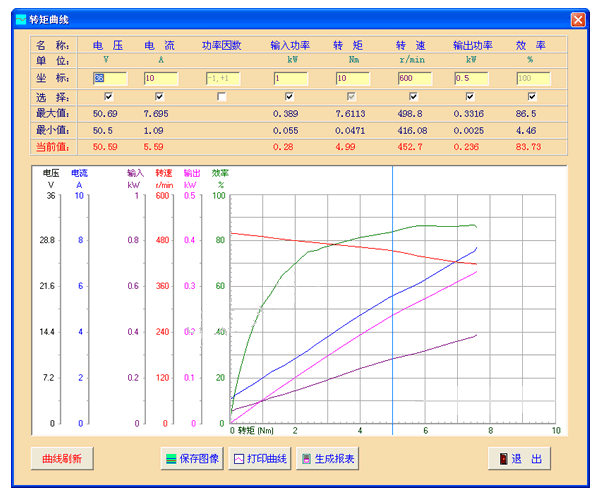

五、电机特性曲线
电机特性曲线

六、加载

    可按照设定的激磁电流变化曲线加载。

七、测功机试验台


八、系统说明

    1. 测功机系统用1台磁粉测功机加载,用1台TR-2B转矩转速采集仪采集电机的输出转矩和转速;用1台AM-A型电参数采集仪采集电机的输入电压、电流、功率因数、频率等参数;用1台TEM-2温度采集仪采集温升;用WLK-3B程控电源控制磁粉测功机。
    2. 所有仪器通过RS485总线与电脑连接,实现对电机的自动加载以及对数据的集中采集。实时显示各参数与时间之间的关系曲线,以记录整过测试过程。
    3.
测功机生成电机的特性曲线。
    4.
测功机以曲线的形式输出报表。
    5. 测试数据可导出生成Microsoft Excel文件(*.xls),用于对采集数据的再处理。

     GETDA 软件使用说明

     GETDA 软件(演示版)
