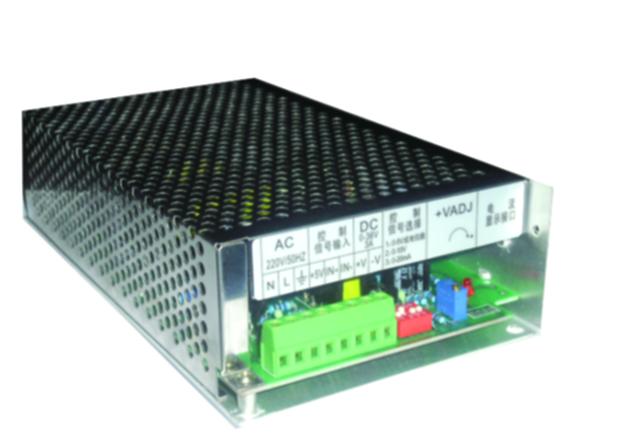

PSN 功率放大器

 概述

    PSN功率放大器是为磁粉制动器、磁粉离合器以及需要进行张力调整、控制的生产线而专门设计的;PSN功率放大器具有输出功率大、手动控制十分方便、且兼容多种PLC及标准控制信号等特点。

特  性:输出电流和输入信号成正比例线,闭环电流控制,短路过载保护。

 技术参数


 1、输入电源:AC200~240V 50HZ
 2、输入信号:0~5V、0~10V/0~20MA任选;
 3.、额定输出:DC 24V 0~3A(最大输出功率120W);
 4、输出模式:0~36V电压模式、0~3A电流模式可选(但须在订货时声明);
 5、安装尺寸:左右宽×前后长=95×192  2-Φ4.5;
 6、外形尺寸:宽×高×长=110×50×199 重约2kg。

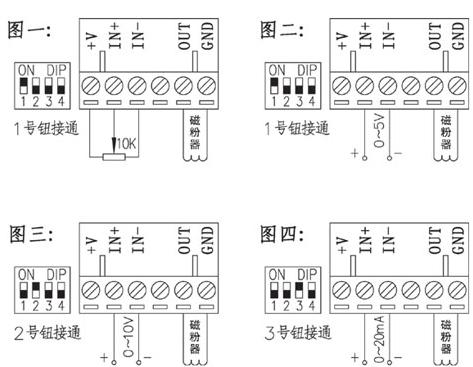

 输入、输出接线端子及状态选择拨码开关说明


 1、当采用外部10K电位器手动控制张力时,拨码开关及接线方法如图一所示;
 2、当输入的外部控制信号为0~5V电压信号时,拨码开关及接线方法如图二所示;
 3、当输入的外部控制信号为0~10V电压信号时,则拨码开关及接线方法如图三所示;
 4、当输入的外部控制信号为0~20MA电流信号时,则拨码开关及接线方法如图四所示;

功率放大器功率放大器电路图

 注意事项

 1、工作条件:环境温度-10℃~40℃ 相对湿度不大于80%;
 2、周围环境无腐蚀性气体、液体及尘埃;避免安装在强烈振动的环境中;
 3、安装放大器的俩侧应留有50mm以上的间隙,以保证放大器能自然通风散热;
 4、拨码开关只能接通一个按钮,严禁同时接通一个以上按钮。
